THERMAL GRIZZLY WireView Pro GPU 1x12VHPWR Reversed Pasta termica, nero

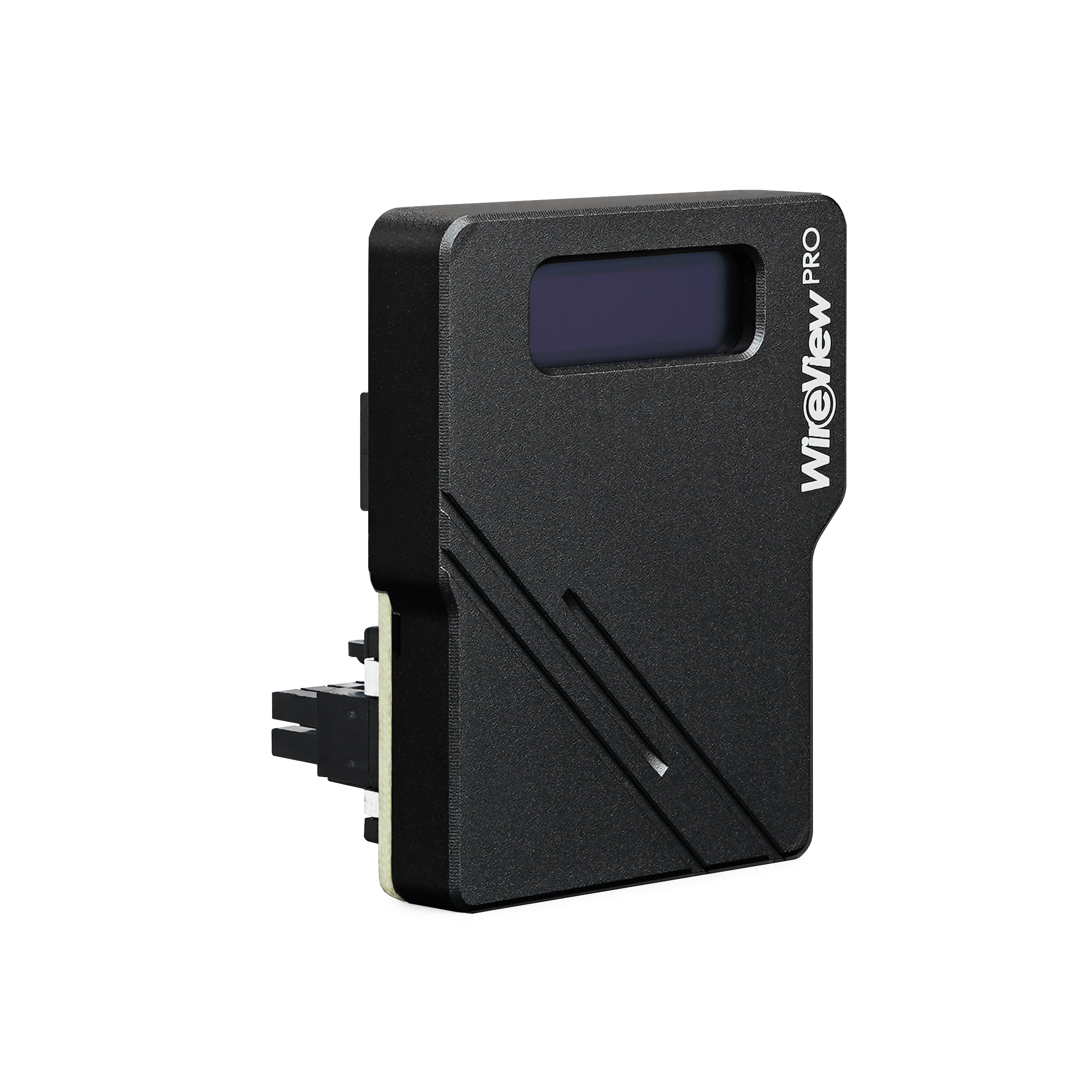

Il WireView Pro GPU è l'evoluzione del dispositivo per misurare il consumo energetico delle schede grafiche. Sviluppato in collaborazione con Jon “elmor” Sandström, il WireView Pro GPU viene collegato al connettore di alimentazione 12VHPWR della scheda grafica e collegato all'alimentatore tramite il cavo di alimentazione. I dati sul consumo energetico vengono visualizzati tramite un display OLED. La versione Pro è stata ampliata con il riconoscimento del connettore e sensori di temperatura. Un cicalino aggiunto emette anche un segnale di avvertimento acustico quando viene superato il valore limite regolabile per la temperatura e la corrente o il cavo non è collegato correttamente o è collegato un cavo con specifiche errate.

• Display OLED
• Misurazione dell'assorbimento di potenza
• Registrazione del consumo energetico
• Sensori di temperatura interni sui connettori di alimentazione
• Sensori di temperatura esterni
• Rilevamento dei pin per i connettori dei pin del sensore
• Funzione di allarme
• Gestione ottimizzata dei cavi

Il WireView Pro GPU consente di misurare l'assorbimento di potenza delle schede grafiche tramite il connettore di alimentazione 12VHPWR e registra questi dati per determinare il consumo energetico. Questi dati possono essere utilizzati, tra l'altro, per determinare i costi energetici di una scheda grafica o per confrontare l'assorbimento di potenza con altre schede grafiche. Uno speciale ciclo di misurazione degli ultimi 60 secondi consente una visualizzazione rapida e conveniente dell'assorbimento di potenza, il che è molto pratico, ad esempio, per le recensioni. Allo stesso tempo, la misurazione dell'assorbimento di potenza può essere utilizzata per determinare il consumo energetico delle schede grafiche per un determinato periodo di tempo o in determinate applicazioni. Inoltre, è possibile rilevare i picchi di carico nell'assorbimento di potenza (“picchi”) che possono verificarsi durante il funzionamento delle attuali schede grafiche di fascia alta.

Con il riconoscimento del connettore, i sensori di temperatura e il segnale di avvertimento acustico, la versione Pro è stata ampliata con funzioni aggiuntive. Il riconoscimento del connettore del WireView Pro GPU rileva se viene utilizzato un cavo di collegamento specificato a 150 watt, 300 watt, 450 watt o 600 watt. Si prega di notare che il WireView Pro GPU misura solo il consumo energetico tramite il cavo del connettore di alimentazione e non l'eventuale consumo tramite lo slot PCIe della scheda madre. Se viene utilizzato un cavo errato o se il cavo non è collegato correttamente, viene emesso un segnale di avvertimento.

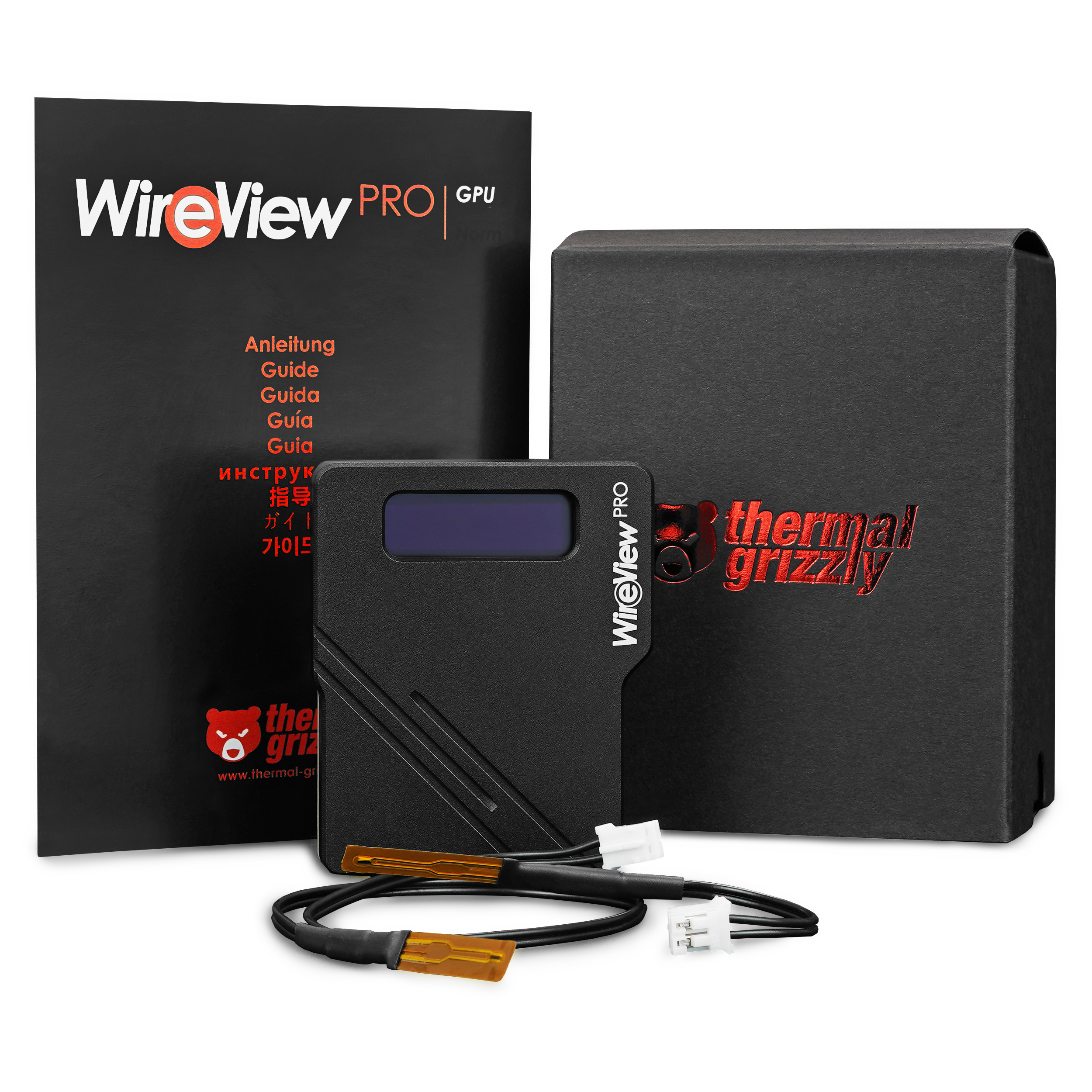

Due sensori di temperatura, situati sulla scheda sui connettori di alimentazione, monitorano le temperature sui connettori di alimentazione. Fino a 600 watt di potenza possono fluire attraverso i connettori, il che può causare un forte riscaldamento di questi e della scheda attorno ai due connettori. Quando viene superato un valore limite di temperatura regolabile, viene emesso un allarme acustico. Due sensori di temperatura aggiuntivi inclusi (10K NTC) possono essere collegati tramite cavo. Due sensori con una lunghezza del cavo di 5 cm e 20 cm sono inclusi nella fornitura. Inoltre, l'allarme può essere attivato se viene superato il valore limite regolabile per la corrente (Ampere).

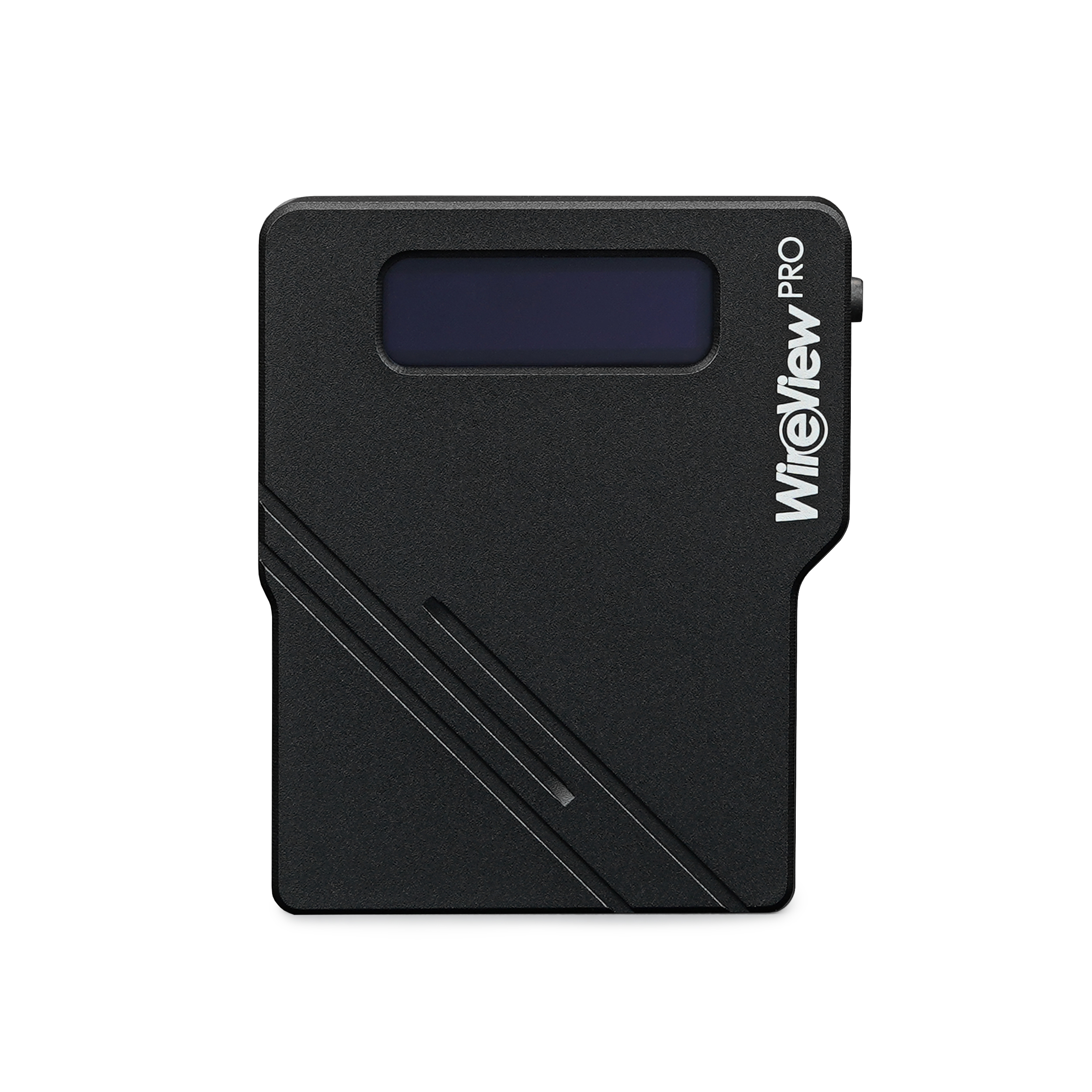

Il WireView Pro GPU visualizza i valori misurati sul display OLED. È possibile passare da un valore visualizzato all'altro premendo un pulsante. È possibile visualizzare i seguenti valori:

• Assorbimento di potenza attuale in Watt (W)
• Tensione attuale in Volt (V), corrente attuale in Ampere (A)

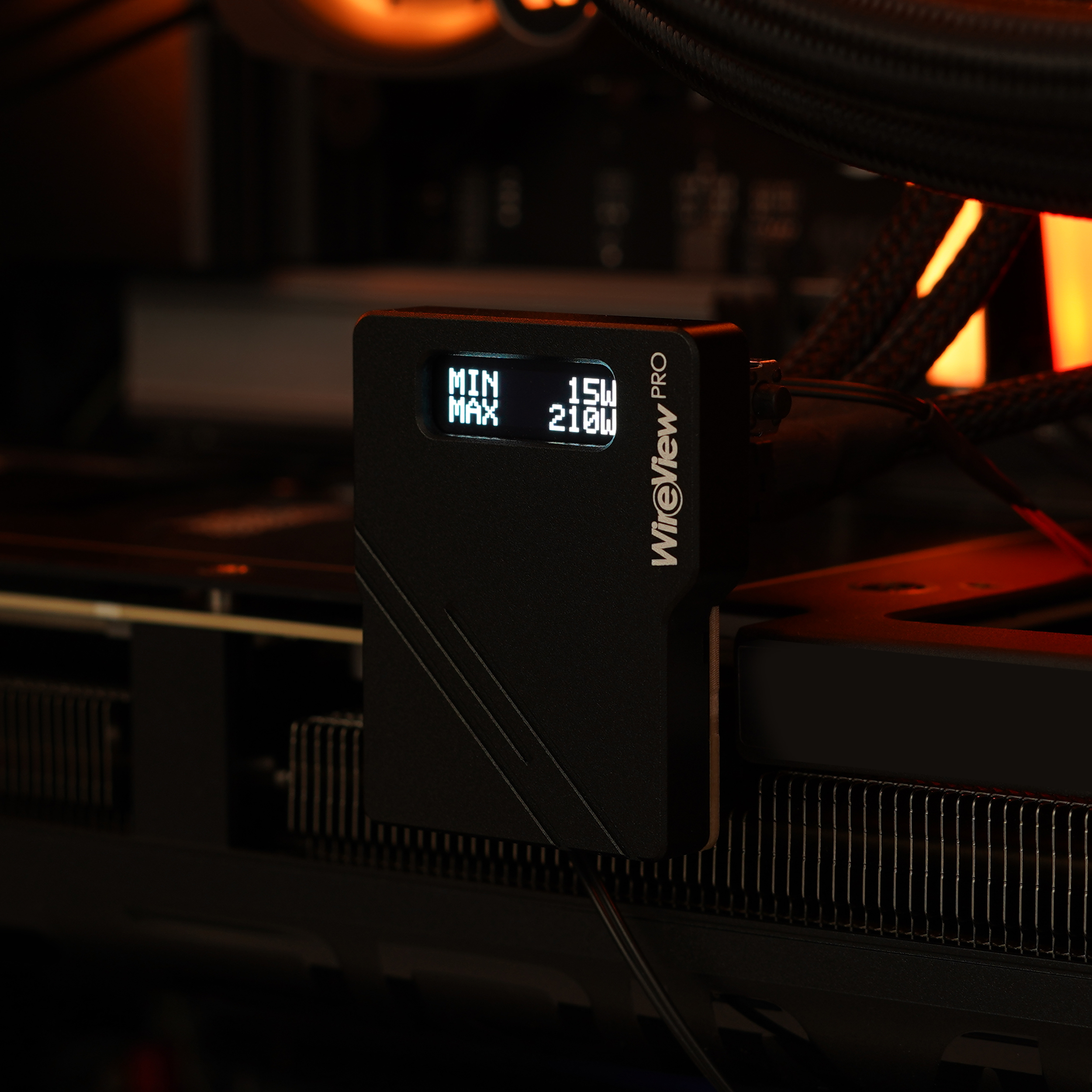

• Assorbimento di potenza minimo e massimo in Watt (W)
• Consumo energetico medio in 60 secondi (RAVG in W) e consumo energetico totale (E in WH)
• Visualizzazione delle temperature misurate dei singoli sensori di temperatura (°C)

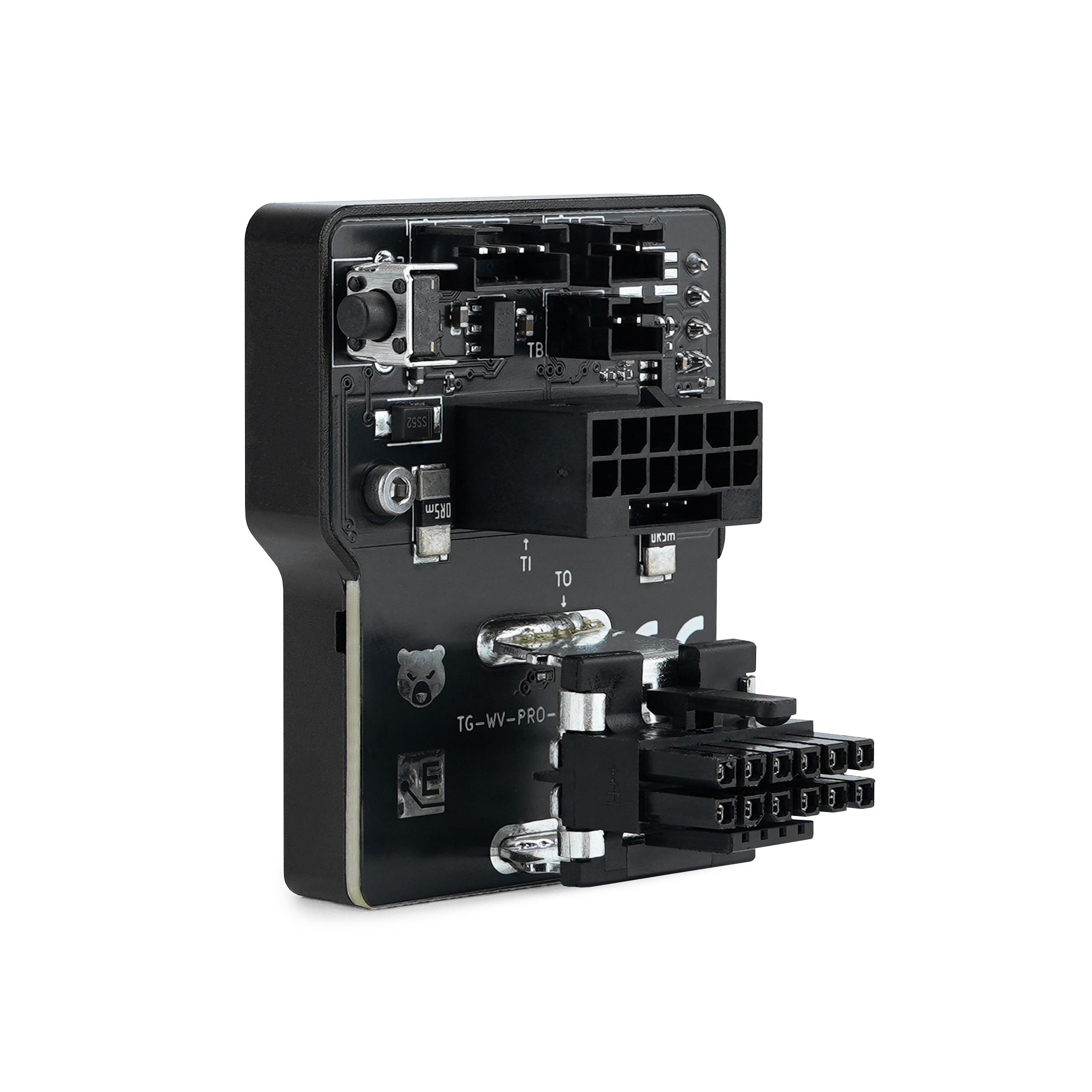

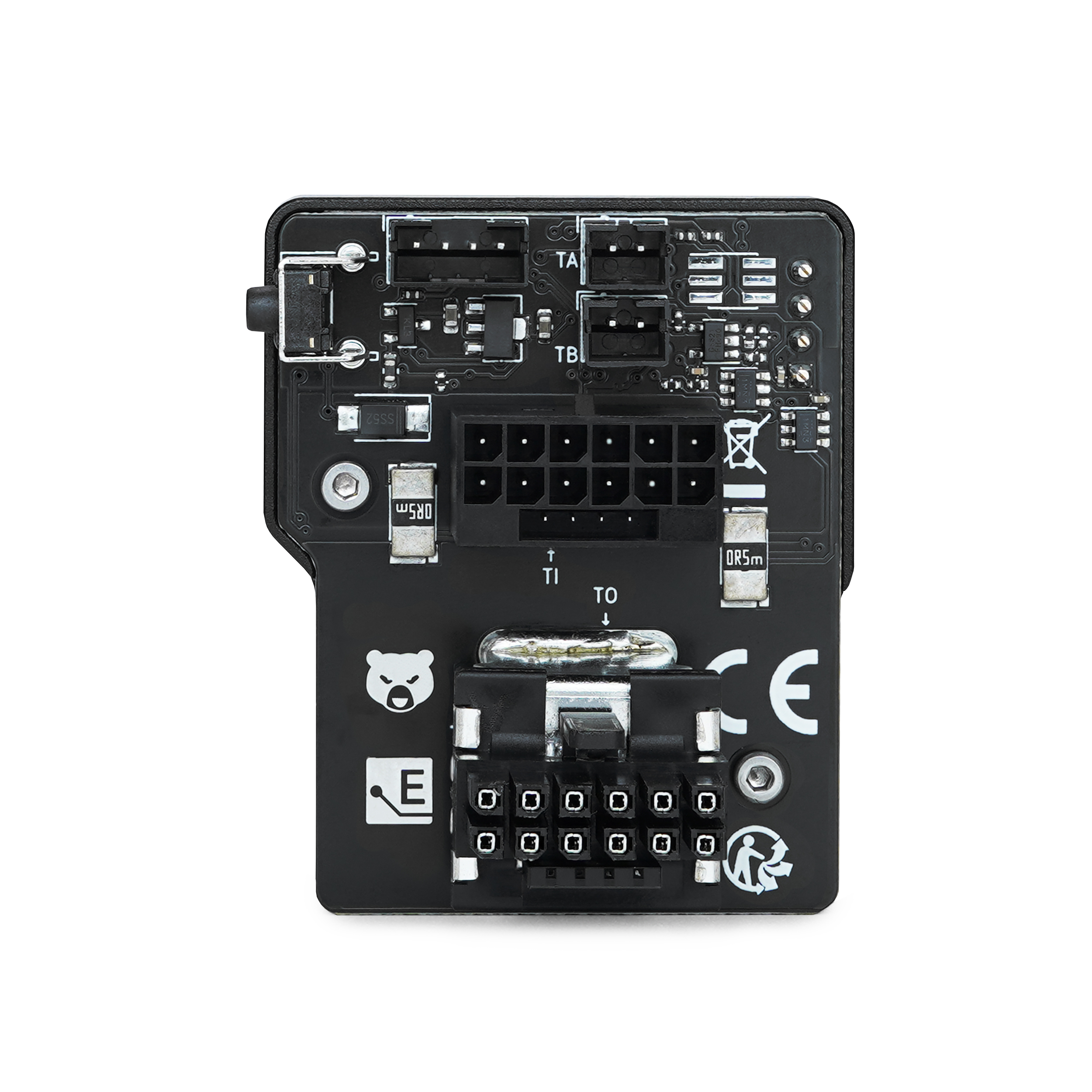

Il WireView Pro GPU è disponibile con il connettore di alimentazione 12VHPWR a 16 pin (4x sensore + 12x alimentazione/terra) nelle versioni „Normal“ (N) e „Reverse“ (R):

• Se la scheda grafica è dotata di connettori di alimentazione in cui i quattro pin del sensore del connettore si trovano tra il PCB e i 12 connettori di alimentazione, è necessaria la variante “N“ (PCB - 4x Pin sensore - 12x Connettori di alimentazione).
• Se la scheda grafica è dotata di connettori di alimentazione in cui i 12 connettori di alimentazione si trovano tra il PCB e i quattro pin del sensore del connettore, è necessaria la variante “R“ (PCB - 12x Connettori di alimentazione - 4x Pin sensore).

Nota: Quando si utilizza l'adattatore 12VHPWR, assicurarsi che ciascuno dei tre o quattro connettori PCIe a 8 pin sia collegato all'alimentatore con un cavo PCIe a 8 pin separato. Si sconsiglia vivamente l'uso di uno splitter (cavo a Y)!

Attenzione, nota importante: pericolo di lesioni!

A seconda della scheda grafica utilizzata, soprattutto nel caso della GeForce RTX 4090, fino a 450 watt di potenza fluiscono attraverso i connettori del WireView. Il calore dissipato generato può riscaldare la scheda sul connettore del WireView fino a 60 gradi Celsius con una scheda grafica raffreddata ad aria. Nel caso di una scheda grafica raffreddata ad acqua senza flusso d'aria, il PCB del WireView può riscaldarsi fino a 100 gradi Celsius! L'alloggiamento del WireView non deve essere toccato durante il funzionamento. Dopo aver spento il sistema, il WireView deve essere lasciato raffreddare prima di essere manipolato.
